Modellbau - Foldable Nano Quad FNQ220

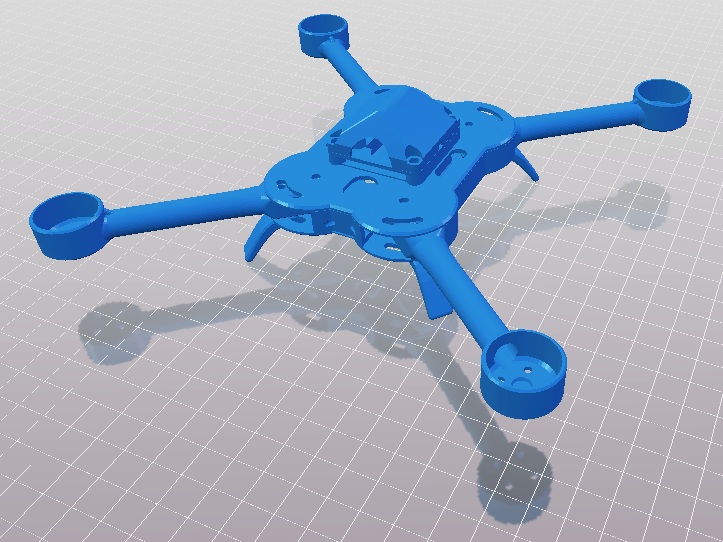

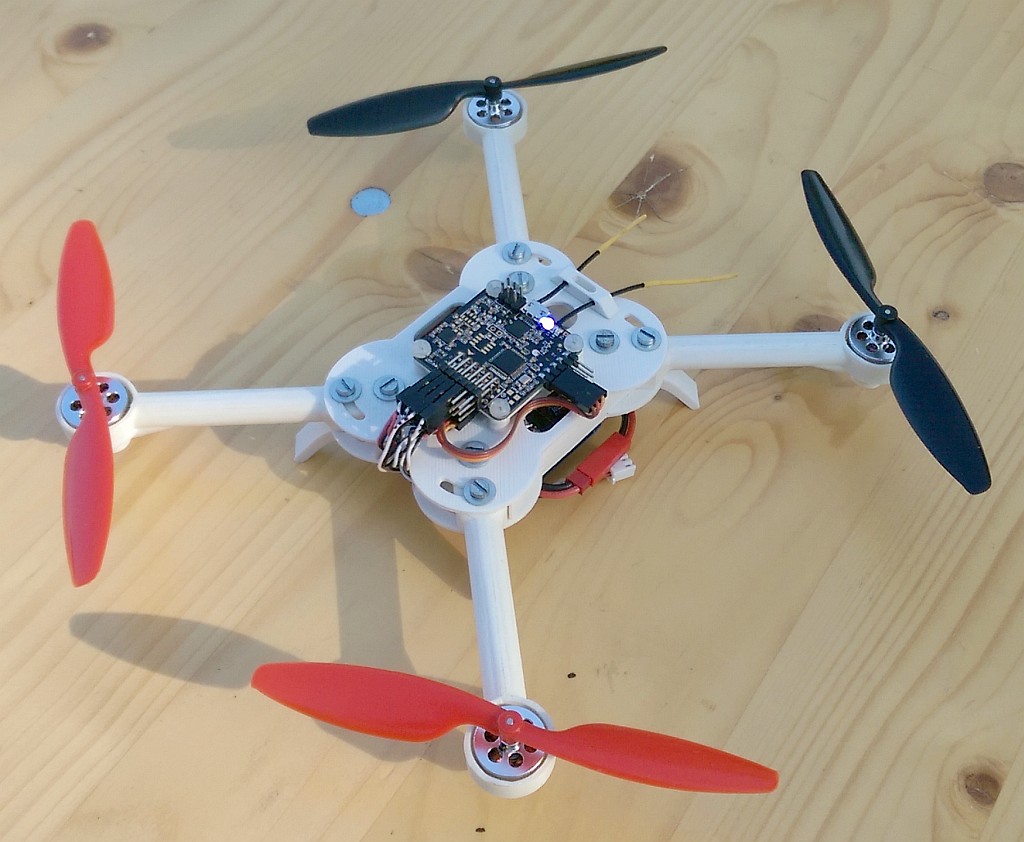

Ein kleiner portabler Quadcopter komplett aus dem 3D CAD, gedruckt aus PLA-Kunststoff mit dem DIY Deltaprinter MAJA. Der CAD-Sourcecode ist unter Thingiverse #819457 frei verfügbar. Weiterentwickelte Versionen sind vorab auch direkt hier auf der Homepage verfügbar (aktuell FNQ220_V39).

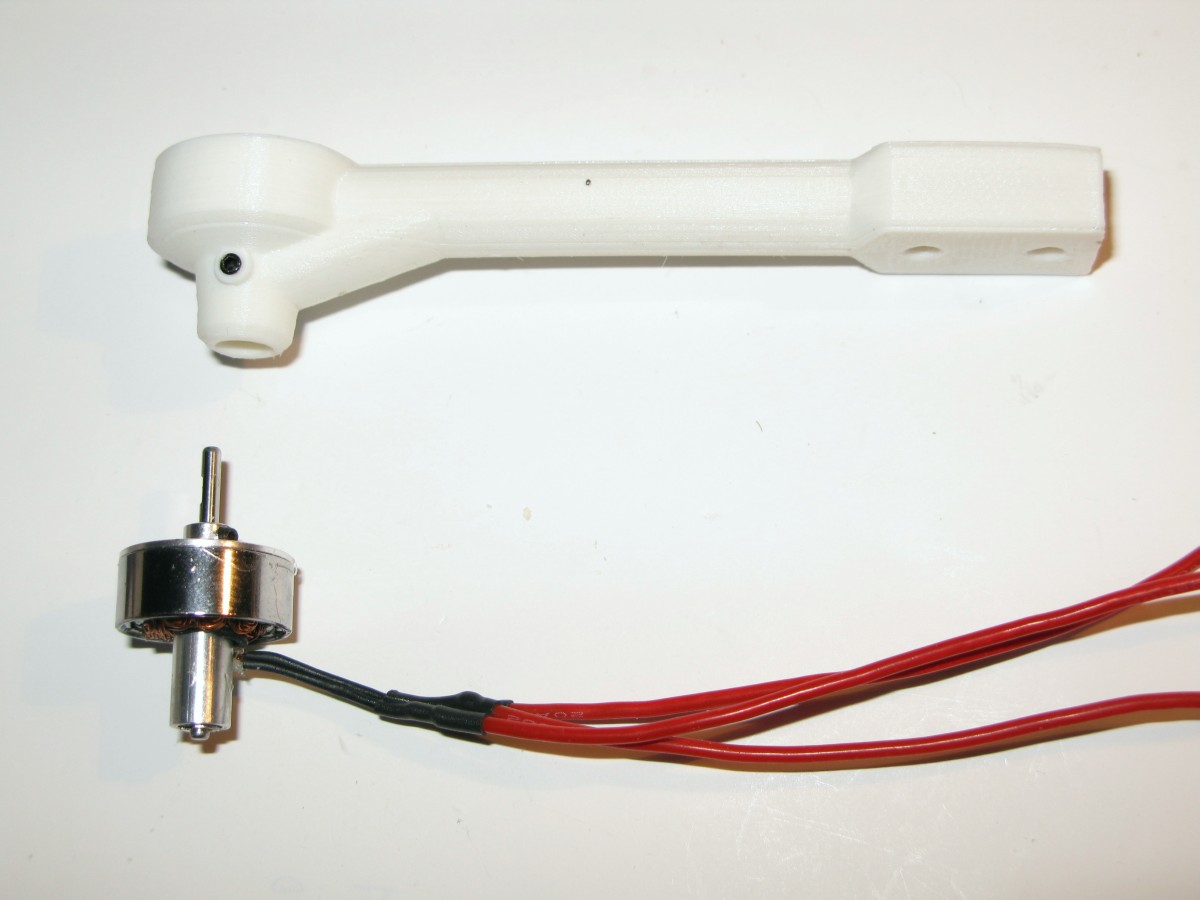

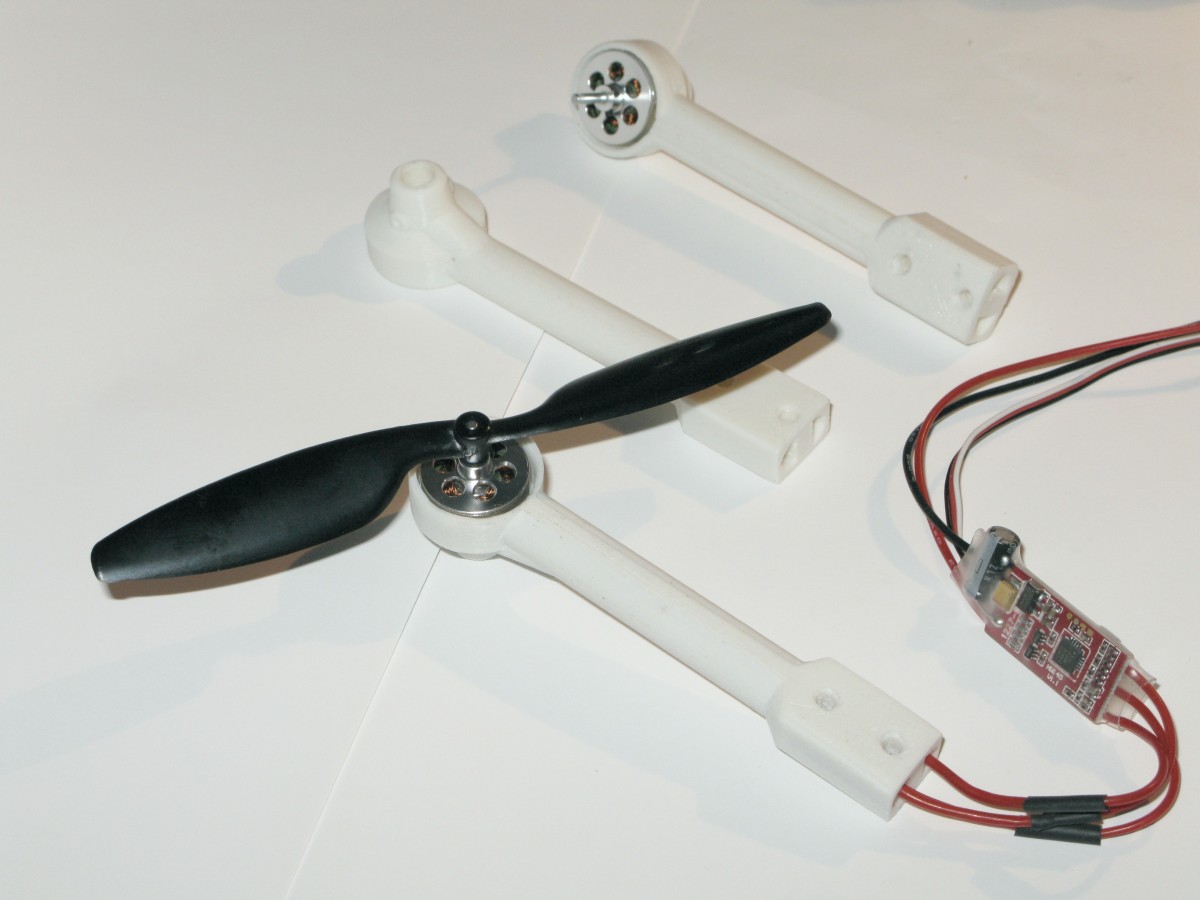

Das Teil ist ausgelegt auf den Brushless-Motor HK 2811-2000, der exakt in die Motorbefestigung passt, seine Kabel verlaufen im Inneren der elliptischen Armrohre.

	220 cm 3-Achs 180 g
Ein kleiner portabler Quadcopter komplett aus dem 3D CAD, gedruckt aus PLA-Kunststoff mit dem DIY Deltaprinter MAJA. Der CAD-Sourcecode ist unter Thingiverse #819457 frei verfügbar. Weiterentwickelte Versionen sind vorab auch direkt hier auf der Homepage verfügbar (aktuell FNQ220_V39). Das Teil ist ausgelegt auf den Brushless-Motor HK 2811-2000, der exakt in die Motorbefestigung passt, seine Kabel verlaufen im Inneren der elliptischen Armrohre.

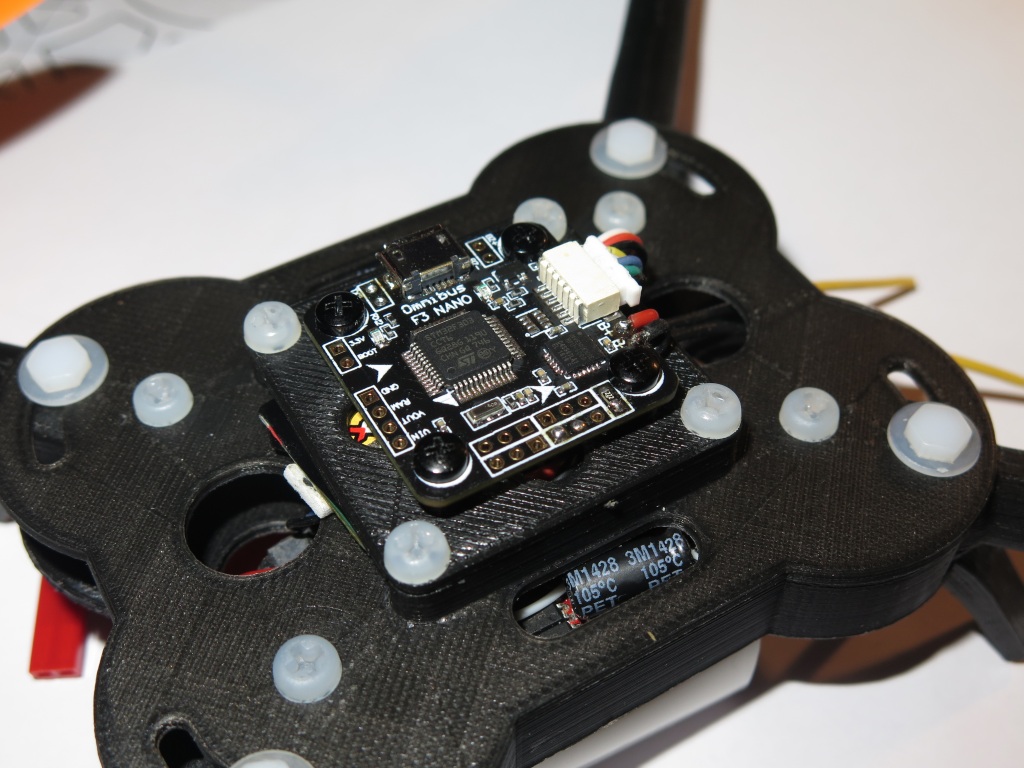

	In der aktuellen Version (Stand 03.2018) ist V36) sind auch moderne, kleinere Flight Controller einsetzbar, wie hier im Bild ein Omni F3 Nano mit 20x20mm Footprint).

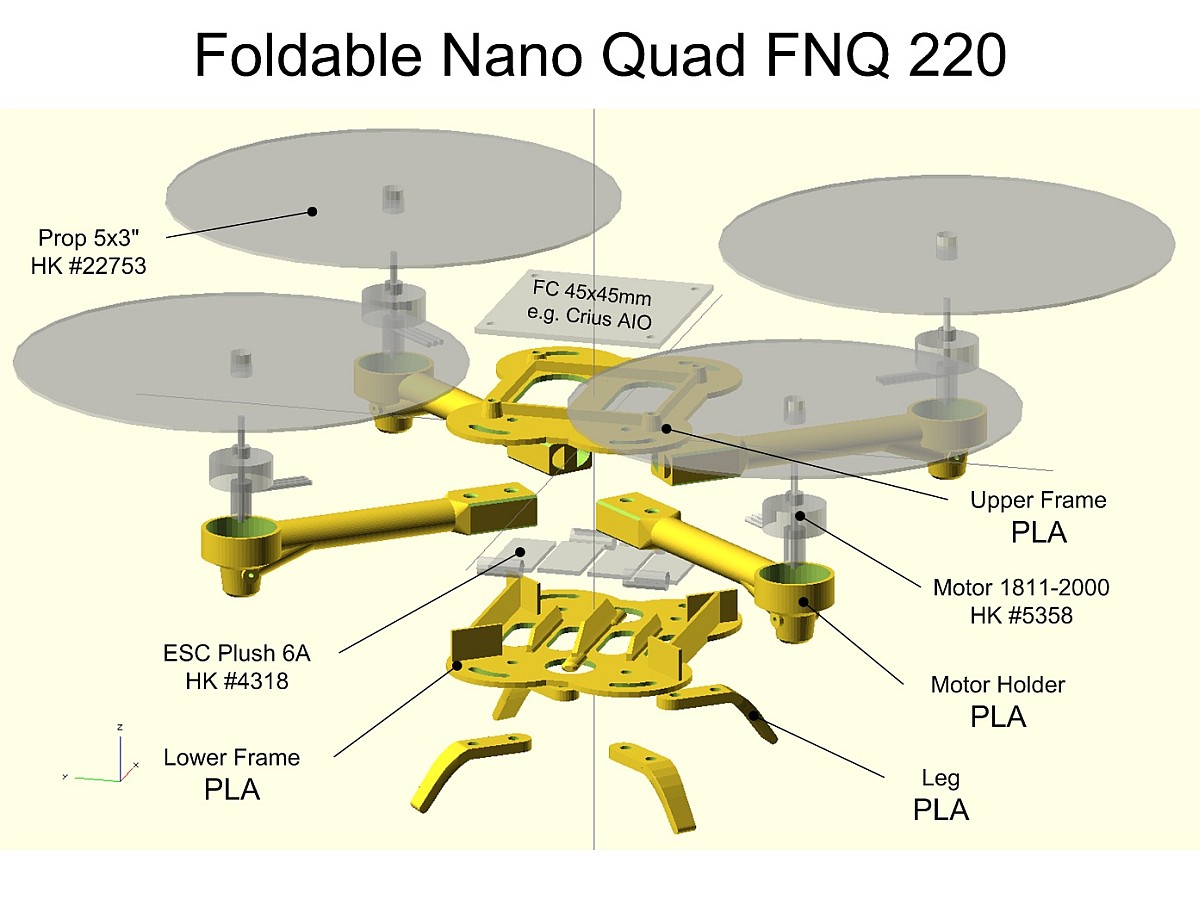

	Hier einige der neuen Merkmale der Version V36 in der Explosions- Darstellung
