Basierend
auf einem alten mc2020- Multiplex-Sender und einer Turnigy 9XR-
Hauptplatine ist dieser Retrofit ein echter "Wolf im Schafspelz".
OpenTX-Firmware, 30 Modellspeicher, grafisches LCD, Jeti Duplex mit
Telemetrie, alles in einem superkompakten und für mich optimal
"griffigen" Gehäuse untergebracht.
Mittlerweile umschaltbar auf Spektrum DSM2, für unterwegs aktuell mein echter Lieblingssender...
|
Da es eine
Zeitlang die Hauptplatine meines "Urlaubssender" Turnigy 9X(R) als
Restposten für < 5,- EUR gab, lagen einige dieser
Kleinrechner hier herum und suchten eine neue Bestimmung. Das passende
LC-Display gibts für ca. 12,- EUR in CN, fehlte nur noch das
Gehäuse drumherum. Da bietet sich die klassische mc2020
mit ihrem "Fliegerkisten-optimierten" Ziegelstein-Design an...
|
|
 |

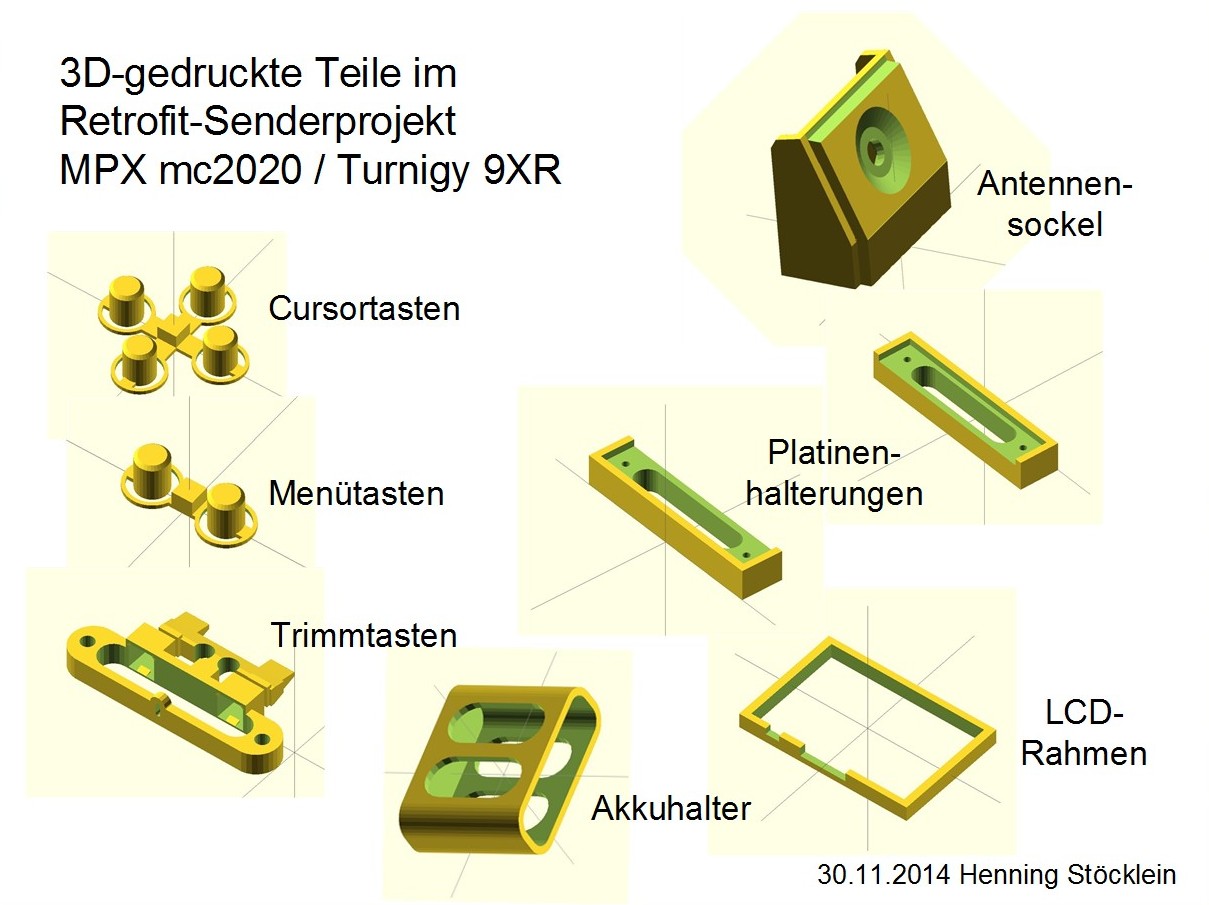

Einige Mechanikteile sind in OpenSCAD definiert und kommen direkt aus dem 3D-Drucker... |
 |

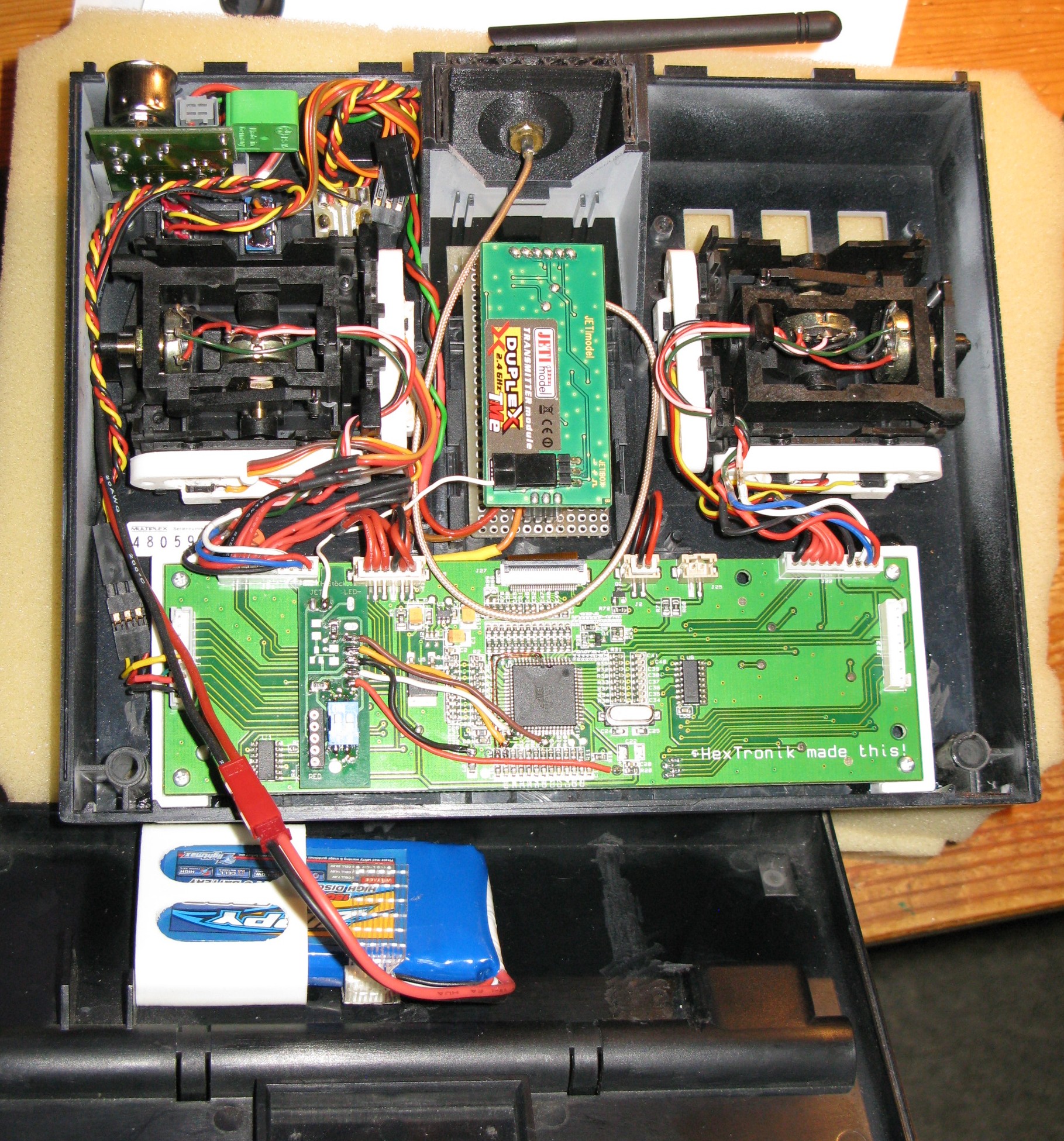

Innen ist alles recht aufgeräumt.
Hier noch nicht sichtbar ist ein nachträglich noch dazu gekommenes Spektrum DSM2- Modul, umschaltbar.
Auch Knüppeltaster und weitere Dreh-Potis fehlen hier noch. |
 |

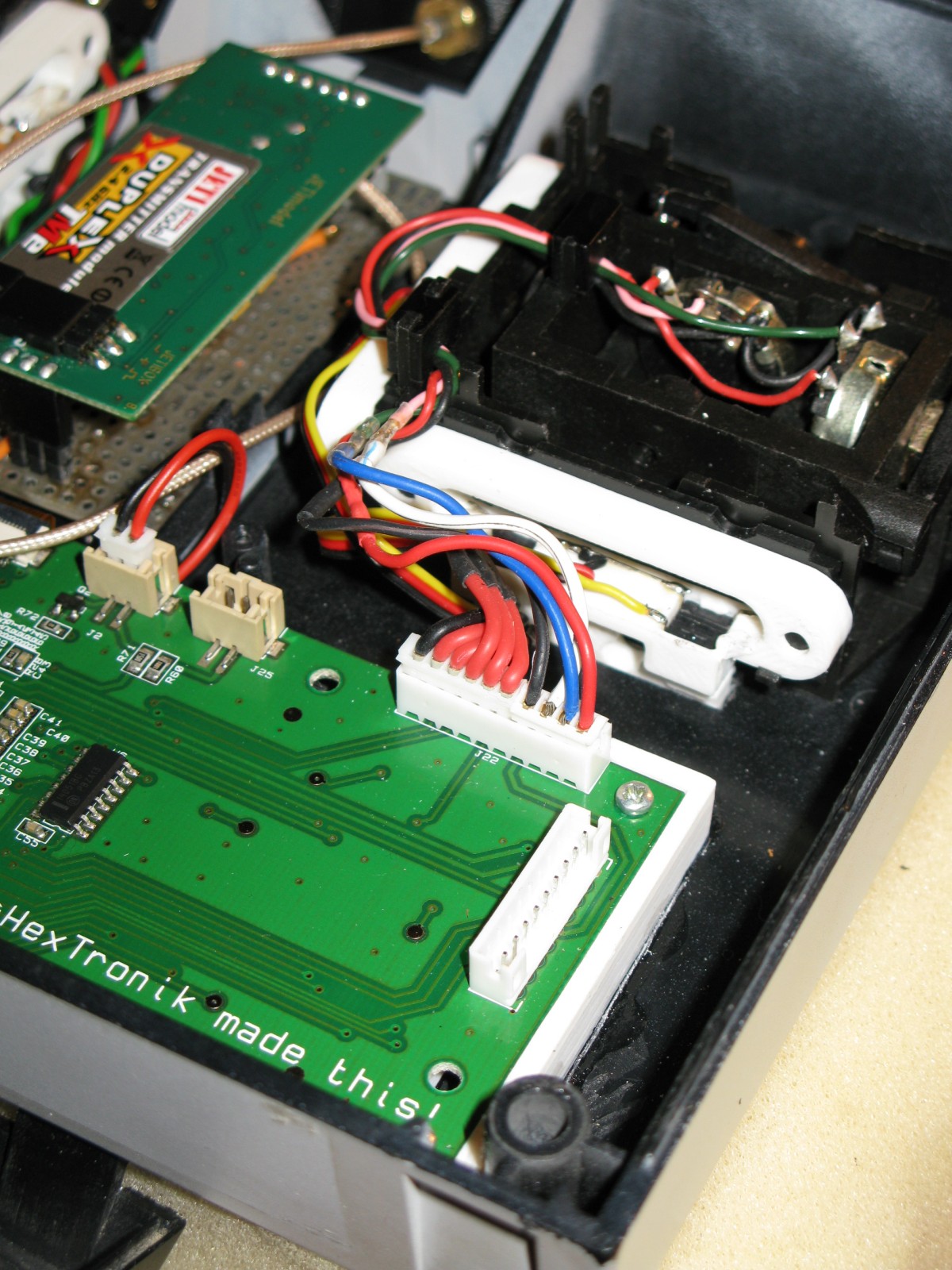

Der 5-polige ISP-
Programmieranschluss für den Atmel uC wird nachträglich auf
die 9XR-Platine aufgeschraubt. Per DIP-Schalter umschaltbar zwischen
Programmierung und Betrieb (mit Telemetrie). |
|
Die Knüppelaggregate der
Multiplex-Anlage wollte ich auf jeden Fall beibehalten, denn sie sind
m.E. eines der Qualitätsmerkmale der mc2000 und mc3000-Reihe.
Da die
Multiplex-Funke allerdings keine Trimmtaster, sondern eigene Potis
für die Trimmung hat, müssen die Trimmer durch diese
selbstgedruckten Adapter mit je 2 Drucktastern ersetzt werden.
|
|

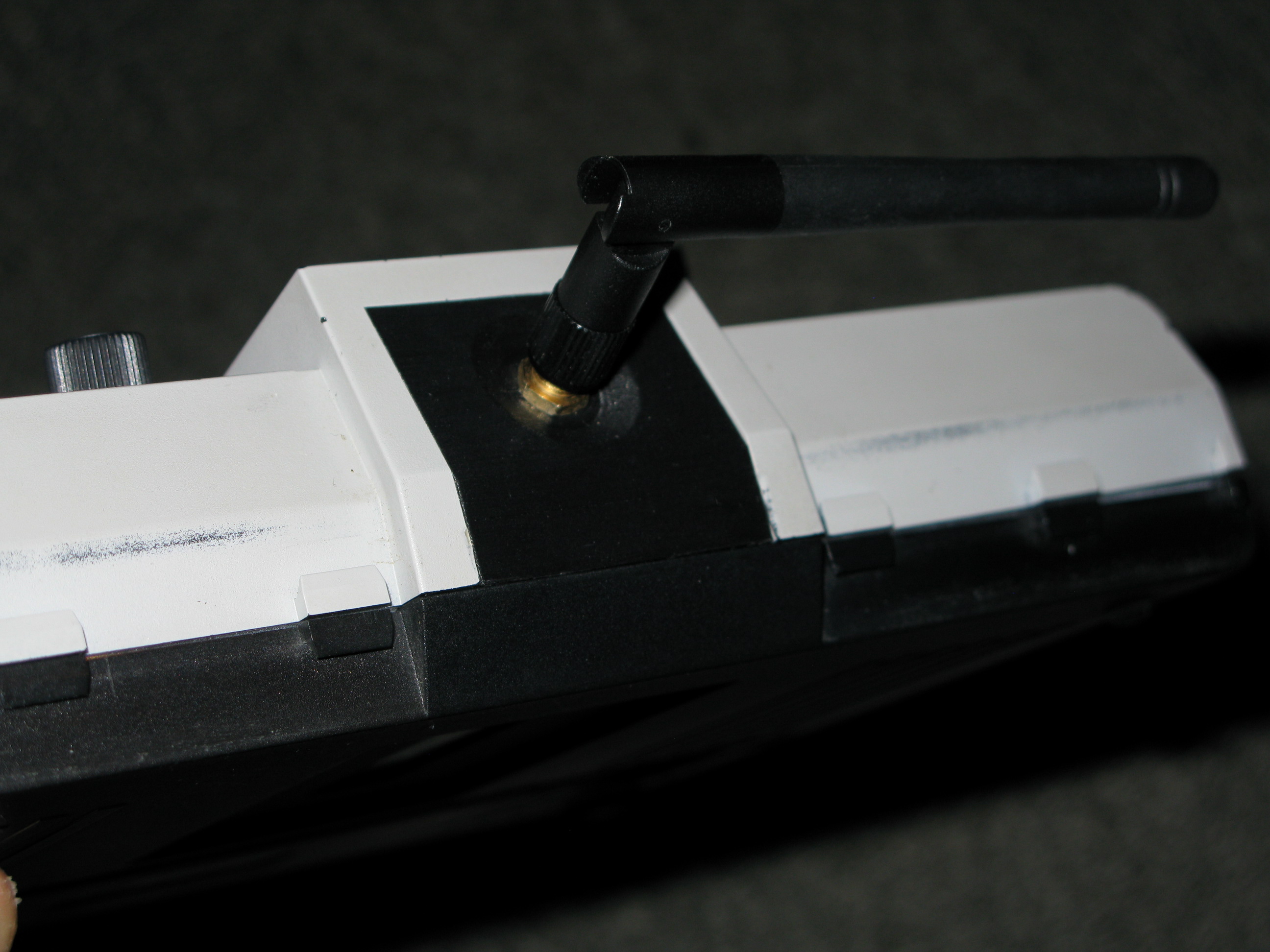

Die Antenne sitzt in einem 1:1 passenden gedruckten Sockel aus schwarzem PLA. |
